案例描述
产品升级特点及优势
● 工业反应系统设计理念,产品从单一反应合成基础上增加了蒸馏功能,具备反应结束后对物料进行蒸馏,脱除物料中低沸点物质,比如溶剂、水等;
● 冷凝器采用腹壁式立式冷凝器,增大了换热面积,并且在外部增加低温夹套保冷,蒸馏过程中提高了处理量,降低了环境影响对设备带来的能量损耗。
● 增加了产品收集罐,操作方便,反应蒸馏结束后,打开底阀放料即可。
● 产品在设计中增加了液相回流分配器,通过阀门操作进行切换,反应操作时,关闭阀门,反应过程中低沸点溶剂或催化剂受热挥发后经过冷阱冷却回流至反应釜中,蒸馏操作时,打开阀门,低沸物经过受热后蒸发,蒸汽冷凝后经过回流分配器进入收集罐中;
● 收集罐与回流分配器连接,连接方式采用扩口连接,管路采用PFA材质,防腐性能更佳,且观测直观,该设计替代了玻璃等硬连接,减少使用或拆卸过程中玻璃仪器破损风险;
● 固体加料改为旋盖式设计,开启/关闭方便,材质采用PTFE,与反应釜连接密封处增加密封圈,提高系统气密性;
● 滴加罐容积增大,提供了整套装置处理能力;
● 反应釜增加了现场压力表显示,确保反应/蒸馏过程中实时观测压力变化,防止反应釜憋压,压力表选用高精度产品,精度等级为1.0;
● 所有阀门全部采用PTFE材质,密封性更好,清洗/更换比较方便;
● 机械搅拌密封采用新型设计密封,气密性更好,高速运转时更加稳定可靠;
● 整套装置中,每个部件连接全部采用法兰球口或平面法兰口,密封垫材质选用PTFE,该设计整套系统气密性更好、安装/拆卸方便不易破损。

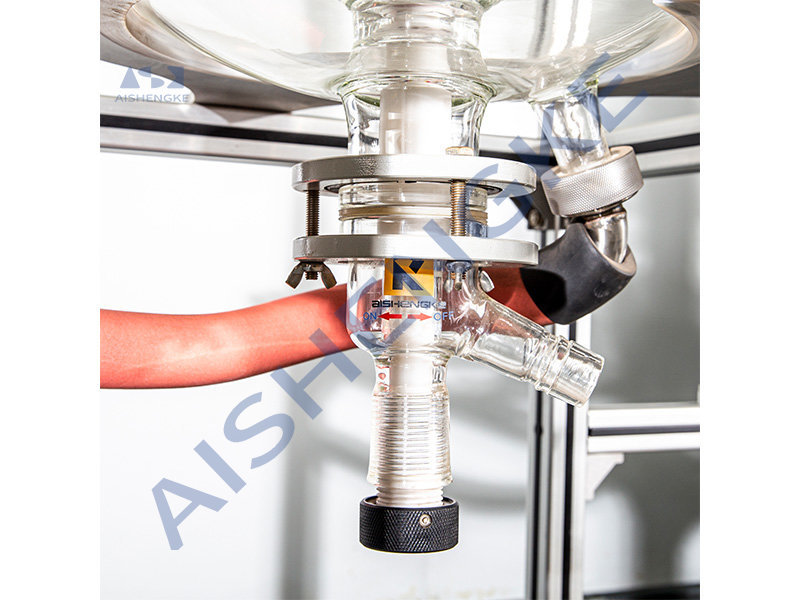

● 整体框架采用可移动一体式设计,外观紧凑美观,反应釜釜体底座及法兰盖固定支架为304不锈钢锻件制作,防腐及承重性更好,所有连接部件为拼装式,釜体后期拆卸清洗方便,该新型设计极大解决了客户空间紧凑等问题,可在通风柜内使用。
详细参数:
型号 |
A-GR-10-UV |
A-GR-20-UV |
A-GR-30-UV |
A-GR-50-UV |
A-GR-100-UV |
|
釜体夹套容积L |
3 |
6 |
8 |
16 |
30 |
|
釜内有效容积L |
10 |
20 |
30 |
50 |
100 |
|
冷凝器规格(㎡) |
0.45 |
0.5 |
0.5 |
0.6 |
0.8 |
|
滴加罐容积L |
2 |
2 |
2 |
5 |
5 |
|
收集罐容积L |
5 |
5 |
5 |
10 |
20 |
|
釜盖开孔尺寸 |
搅拌插入口 |
DN50法兰 |
DN50法兰 |
DN50法兰 |
50#法兰口 |
60#法兰口 |
温度传感器 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
|
冷凝器连接口 |
DN40法兰球口 |
DN40法兰球口 |
DN40法兰球口 |
DN70法兰球口 |
DN70法兰球口 |
|
液体加料口 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
DN40法兰球口 |
DN40法兰球口 |
|
滴加罐连接口 |
DN40法兰球口 |
DN40法兰球口 |
DN40法兰球口 |
DN40法兰球口 |
DN40法兰球口 |
|
固体加料口 |
DN80法兰盖 |
DN80法兰盖 |
DN80法兰盖 |
DN80法兰盖 |
DN80法兰盖 |
|
压力表口 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
DN25法兰球口 |
|
玻璃组建 |
高硼硅玻璃3.3 |
高硼硅玻璃3.3 |
高硼硅玻璃3.3 |
高硼硅玻璃3.3 |
高硼硅玻璃3.3 |
|
主体框架 |
铝型材移动框架 |
铝型材移动框架 |
铝型材移动框架 |
铝型材移动框架 |
铝型材移动框架 |
|
搅拌桨(选项) |
锚式/桨式/推进式 |
锚式/桨式/推进式 |
锚式/桨式/推进式 |
锚式/桨式/推进式 |
锚式/桨式/推进式 |
|
电机 |
直流无刷电机 |
直流无刷电机 |
直流无刷电机 |
直流无刷电机 |
直流无刷电机 |
|
移动方法 |
福马轮 |
福马轮 |
福马轮 |
福马轮 |
福马轮 |
|
工作温度(℃) |
-80~200 |
-80~200 |
-80~200 |
-80~200 |
-80~200 |
|
最大温差(℃) |
≤80 |
≤80 |
≤80 |
≤80 |
≤80 |
|
釜内压力(bar) |
-1~+0.5 |
1~+0.5 |
1~+0.5 |
1~+0.5 |
1~+0.5 |
|
夹套耐压(bar) |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
|
真空系统升压速率(KPa/h) |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
|
搅拌电机功率 |
120 |
120 |
120 |
180 |
200 |
|
调速模式 |
电子调速 |
电子调速 |
电子调速 |
电子调速 |
电子调速 |
|
转速调节范围(rpm) |
50~500 |
50~500 |
50~500 |
50~500 |
50~500 |
|
温度传感器 |
PT100 |
PT100 |
PT100 |
PT100 |
PT100 |
|
温度测量范围(℃) |
-50~350 |
-50~350 |
-50~350 |
-50~350 |
-50~350 |
|
不锈钢绝缘软管的接口尺寸 |
3/4螺纹 |
3/4螺纹 |
3/4螺纹 |
3/4外螺纹 |
3/4外螺纹 |
|
密封材料 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
放料阀安装高度(mm) |
320 |
320 |
320 |
320 |
380 |
|
电源 |
220/240V 50/60Hz |
220/240V 50/60Hz |
220/240V 50/60Hz |
220/240V 50/60Hz |
220/240V 50/60Hz |
|
使用环境温度(℃) |
5~35 |
5~35 |
5~35 |
5~35 |
5~35 |
|
环境相对湿度 |
65% |
65% |
65% |
65% |
65% |
|
尺寸(W×D×H mm) |
1000×650×2000 |
1000××650×2000 |
1100×650×2400 |
1100×650×2400 |
1400×650×2700 |
|
重量(kg) |
68 |
87 |
95 |
110 |
140 |
